A & B 스캔 0.001mm htigh 해상도 침투 코팅 초음파 두께 측정기

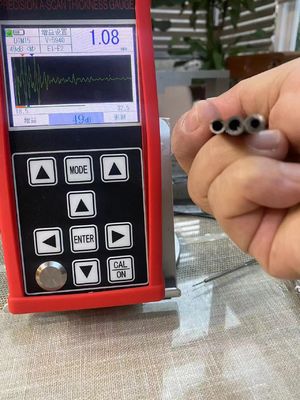

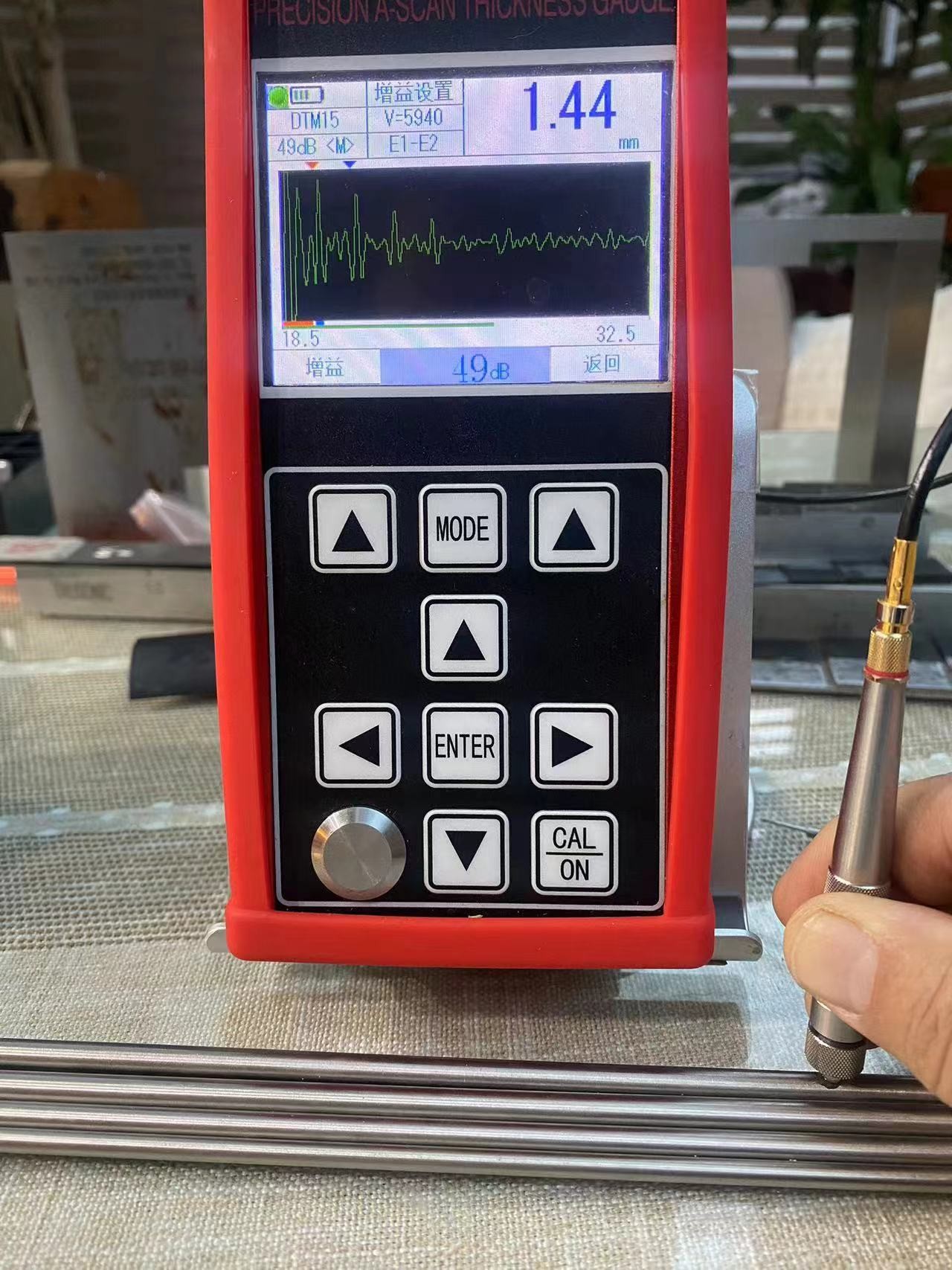

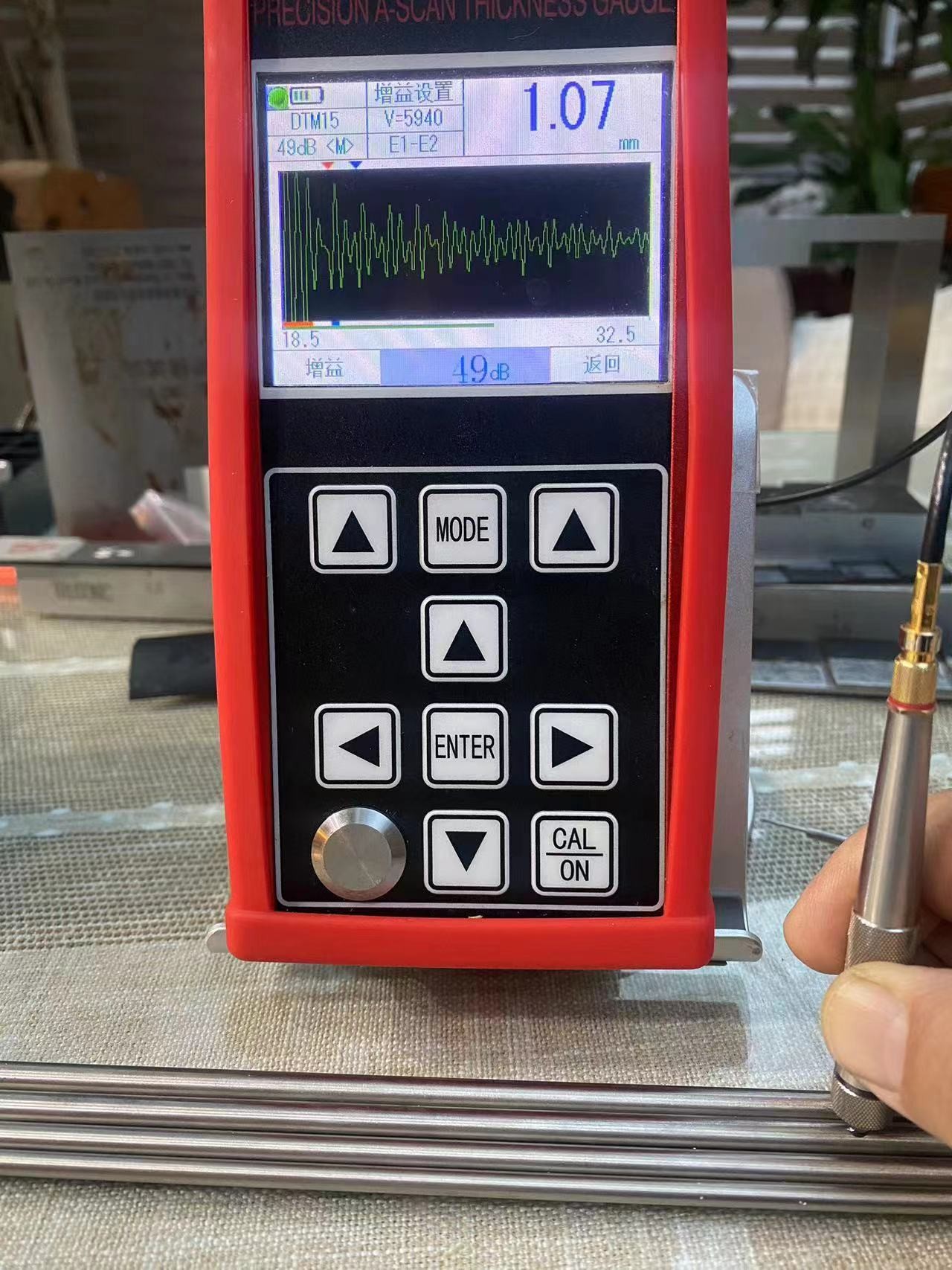

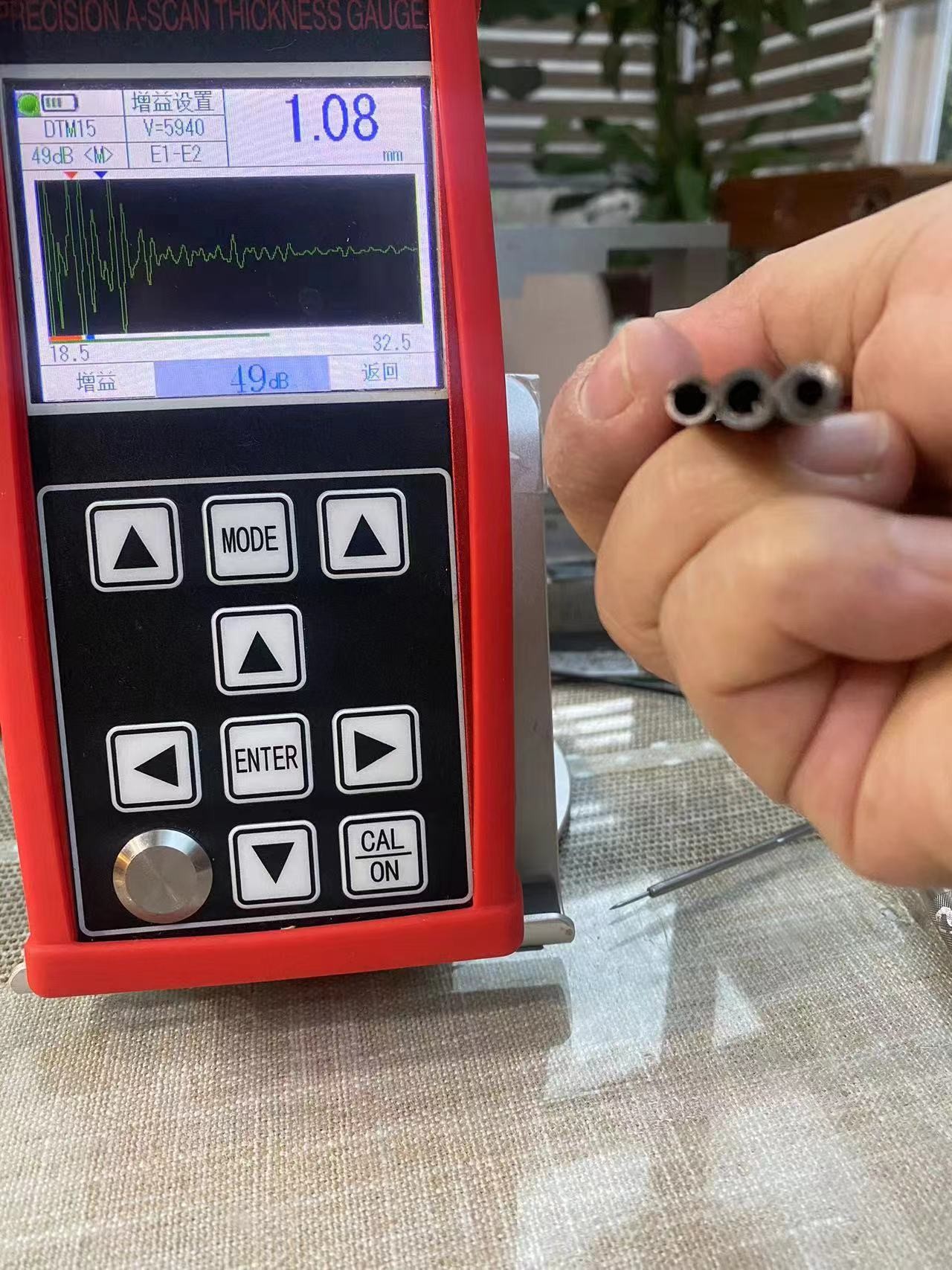

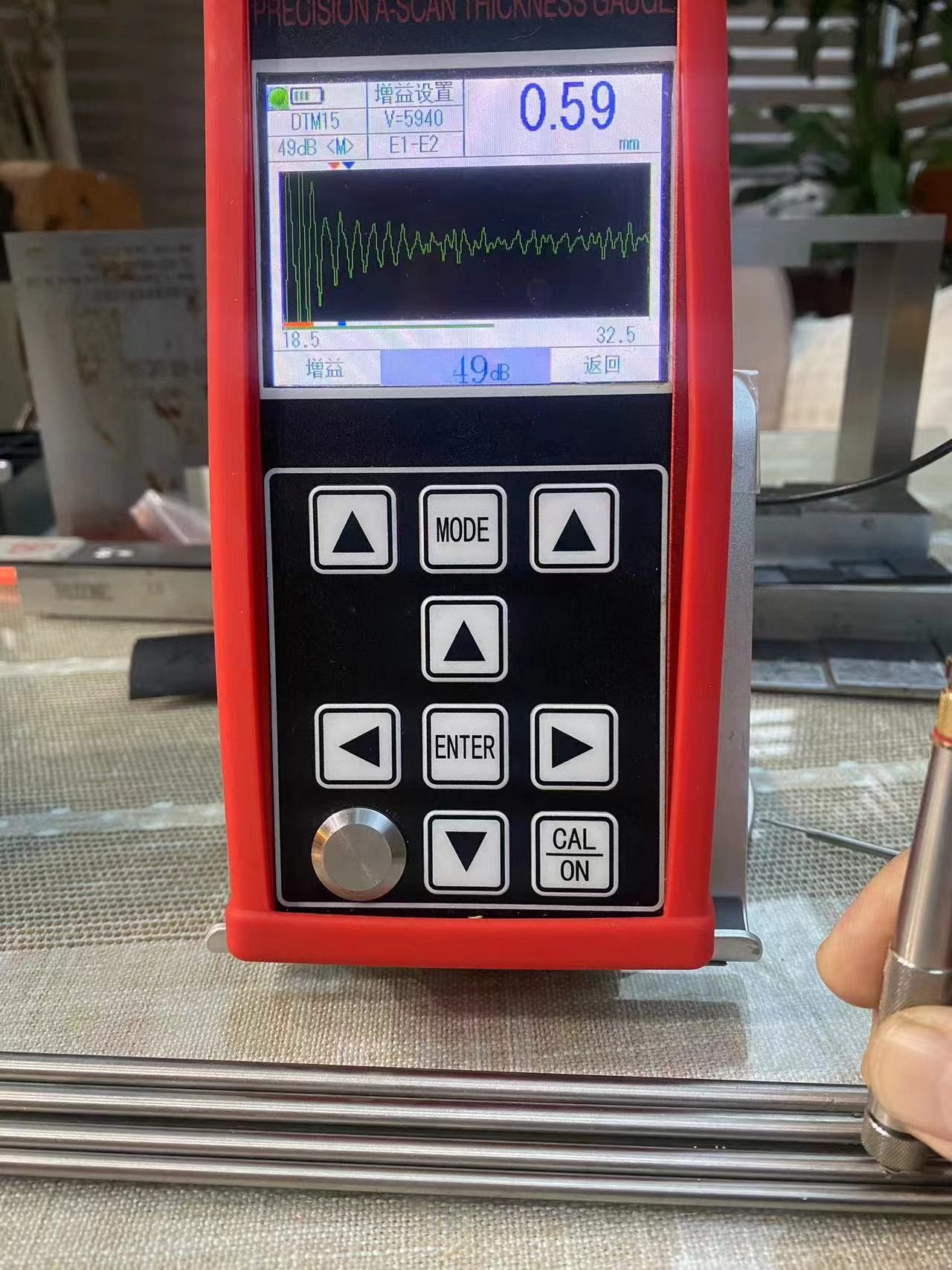

TG-5700은 A/B 스캔 기능을 갖춘 새로운 유형의 휴대용 고정밀 디지털 초음파 두께 측정기입니다. 펄스 반사를 기반으로 하는 초음파 두께 측정 원리를 채택합니다. 초음파가 일정한 속도로 전파되어 후면에서 반사를 얻을 수 있는 재료의 두께 측정에 적합합니다. 측정 해상도는 0.001mm이고 측정 범위는 0.15mm(강철)까지 얇습니다.
이 제품은 판재 및 가공 부품을 정확하게 측정할 수 있습니다. 또한 사용 중 부식 후 생산 설비의 파이프 및 압력 용기의 얇아지는 정도를 모니터링할 수 있습니다. 석유, 화학 산업, 야금, 조선, 항공 우주, 에너지 및 기타 분야에서 사용할 수 있습니다.
이 제품은 초음파 두께 측정기 교정 사양(JJF 1126-2004) 표준을 준수합니다.
● 이 제품은 A-스캔 모드, B-스캔 모드 및 숫자 표시 모드를 가지고 있습니다.
● 측정 범위가 넓으며, 독특한 "다중 에코" 기술을 채택하여 최소 측정 두께가 0.15mm(강철)인 초박형 부품의 측정을 실현합니다.
● 이 제품은 고정밀도로 두께를 측정할 수 있으며 최대 측정 해상도는 0.001mm에 도달할 수 있습니다. 반복 해상도는 ± 0.002mm에 도달할 수 있습니다.
● 페인트 층과 표면에 코팅이 있는 재료를 측정하는 데 사용되는 코팅 침투 및 에코-에코 측정을 위한 기능이 있습니다.
● 다중 측정 모드: mb-e, E-E 및 me-e 모드는 기존의 두꺼운 공작물의 측정을 충족합니다. 얇은 모드는 얇은 부품의 측정을 실현합니다.
● 숫자 모드에는 기존 두께 값 모드, 차이/감소율 모드 및 최대 값 모드가 포함됩니다.
● 두 가지 게인 모드: 자동 게인/수동 게인.
● 수동 종료 및 자동 종료를 설정할 수 있으며 에너지 절약 기능이 있습니다.
● 이중 결정 프로브 및 단일 결정 프로브를 포함한 다양한 프로브를 지원하며 최대 20MHz 고주파 프로브를 지원합니다.
● 대용량 저장을 지원하며 100000개의 두께 값, 500개의 A-스캔 파형 및 500개의 B-스캔 파형을 동시에 저장할 수 있습니다.
● 320x240 고화질(QVGA) 해상도의 대형 3.5인치 컬러 TFT-LCD 디스플레이.
● 다양한 교정 방법이 있으며, 단일점 교정, 다중점 교정 및 수동 교정 모드를 지원하며 동시에 음속 및 프로브 영점 위치를 교정할 수 있습니다. 이중 결정 프로브의 v-경로 보정을 지원합니다.
● 미터법과 영국식 시스템의 변환을 지원합니다. 밀리미터와 인치 단위를 전환할 수 있습니다.
● 영어 표시를 지원합니다.
강철, 주철, 알루미늄, 구리 등 금속, 플라스틱, 세라믹, 유리, 수지, 유리 섬유 및 기타 우수한 초음파 도체의 두께 측정에 적합합니다.
초음파 두께 측정의 원리는 빛 파 측정의 원리와 유사합니다. 프로브에서 방출된 초음파 펄스는 측정된 물체에 도달하여 물체 내에서 전파됩니다. 재료 인터페이스에 도달하면 프로브로 다시 반사됩니다. 측정된 재료의 두께는 재료 내에서 초음파 전파 시간을 정확하게 측정하여 결정됩니다.
* 참고: 회사는 사전 통지 없이 기술 수정을 할 권리를 보유합니다.
| 항목 | TG-5700 |
| 프로브 유형 | 단결정 프로브 / 이중 결정 프로브 |
| 측정 범위(45# 강) | 0.15mm – 1800mm |
| 표시 안정성 | 영점 교차 및 다중 에코 기술을 채택하여 에코 강도, 재료 감쇠 계수, 게인 및 게이트 높이에 의해 두께 측정 값이 영향을 받지 않도록 하며 높은 측정 안정성과 신뢰성을 갖습니다. |
| 측정 주파수 | 4Hz,8Hz,16Hz |
| 해상도 | 0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch) |
| 정확도 | 0.001mm |
| 펄스 발생기 | 음의 사각파 방출이 채택되고 펄스 폭과 전압은 프로브와 자동으로 일치합니다. |
| 음속 범위 | 400-19999m/s |
| 교정 블록 | 4mm(강) |
| 자동 종료 | 5분, 10분, 20분 및 수동 종료를 선택할 수 있습니다. |
| 프로브 교정 | 단일점 교정, 다중점 교정 |
| 게인 | 자동 게인 제어, 수동 게인 제어 |
| 게인 범위 | 0~70dB |
| 감지 모드 | 무선 주파수(RF), 양의 반파(POS), 음의 반파(NEG), 전체 파(FULL) |
| 측정 모드 | (1) MB-E: 초기 에코에서 첫 번째 바닥 에코까지의 전송 시간을 기반으로 하는 측정 모드; (2) E-E: 코팅 침투 측정 모드, 임의의 Em–En 에코 선택 가능; (3) ME-E: 다중 에코 측정 모드; (4) THIN: 얇은 벽 측정 모드; |
| 숫자 모드 | 두께 값 모드, 차이/감소율 모드, 최대/최소 값 모드 |
| A-스캔 모드 | 사용 가능 |
| B-스캔 모드 | 사용 가능 |
| 커플링 표시 | 사용 가능 |
| 배터리 표시 | 사용 가능 |
| 언어 | 영어 |
| 단위 | mm/inch |
| 메뉴 조작 | 사용 가능 |
| 소프트웨어 기능 | 동적 게이트 설정, 블랭킹 설정(Blank), 에코 블랭킹 설정(E-blank), 에코 고정, 에코 변환 및 스케일링 |
| 저장 기능 | 100,000개의 두께(각 그룹에 1000개씩 100개 그룹), 500개의 A-스캔 파형 및 500개의 B-스캔 파형을 동시에 저장할 수 있습니다. |
| 호스트 프로그램 업그레이드 | 사용 가능 |
| 디스플레이 | 3.5 "QVGA (320 × 240) 컬러 TFT-LCD 화면 |
| 데이터 전송 | RS-232 직렬 통신 및 USB를 통해 컴퓨터로 데이터를 전송할 수 있습니다. |
| 작동 온도 | -10℃～＋50℃; 특수 요구 사항의 경우 - 20 ℃에 도달할 수 있습니다. |
| 작동 전압 | 4개의 No. 5 AA 배터리가 필요합니다. 전원이 부족하면 저전압 프롬프트가 표시됩니다. |
| 전체 치수 | 204 x 100 x 36 (mm) |
| 총 중량 | 310 g(배터리 제외) |
| 배터리 | 4pcs AA 건전지 |
표준 배송
본체 TG-5700 1개
2.5M Φ20 단일 요소 변환기, 테스트 범위 4-1800mm 1개
커플런트 병 1개
휴대용 케이스 1개
사용 설명서 1개
교정 인증서 1개
선택적 액세서리
다양한 주파수의 다양한 프로브, 단일 프로브 8mm/10mm/12mm 및 TR 초음파 두께 프로브
다양한 스텝 웨지 블록
PC 데이터 소프트웨어
포장
포장: 표준 수출 패키지, 광동
선택적 프로브:
| TS400 이중 결정 프로브 | 10Mhz | 5mm | 0.5-50mm |
| TS500 이중 결정 프로브 | 5Mhz | 5mm | 1.0-65mm |
| TS510 이중 결정 프로브 | 5Mhz | 10mm | 1.0-500mm |
| DTM15 단일 결정 프로브 | 15 MHz | 6mm | 0.15-22.5mm |
| DTM7.5 단일 결정 프로브 | 7.5Mhz | 6mm | 0.5-22.5mm |
| DTM10 단일 결정 프로브 | 10Mh | 6mm | 0.3-22.5mm |
| DTM5 단일 결정 프로브 | 5M | 6mm | 1.0-22.5mm |
| BD510 단일 결정 프로브 | 10Mh | 10mm | 1-1000mm |
| BD212 단일 결정 프로브 | 2MHz | 12mm | 4-1800mm |
| 이중 결정 프로브 케이블 | |||
| 단일 결정 프로브 케이블 | |||
브랜드 이름: HUATEC
모델 번호: TG-5700
원산지: 중국
