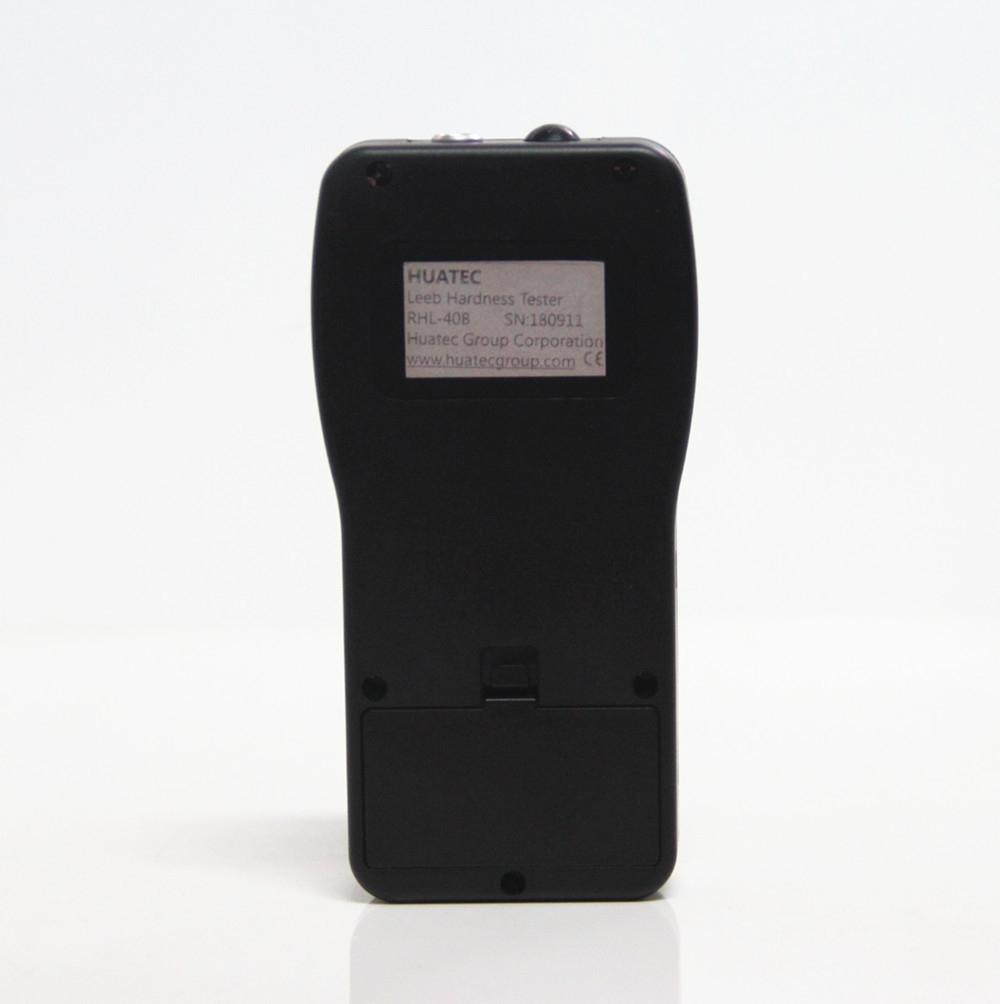

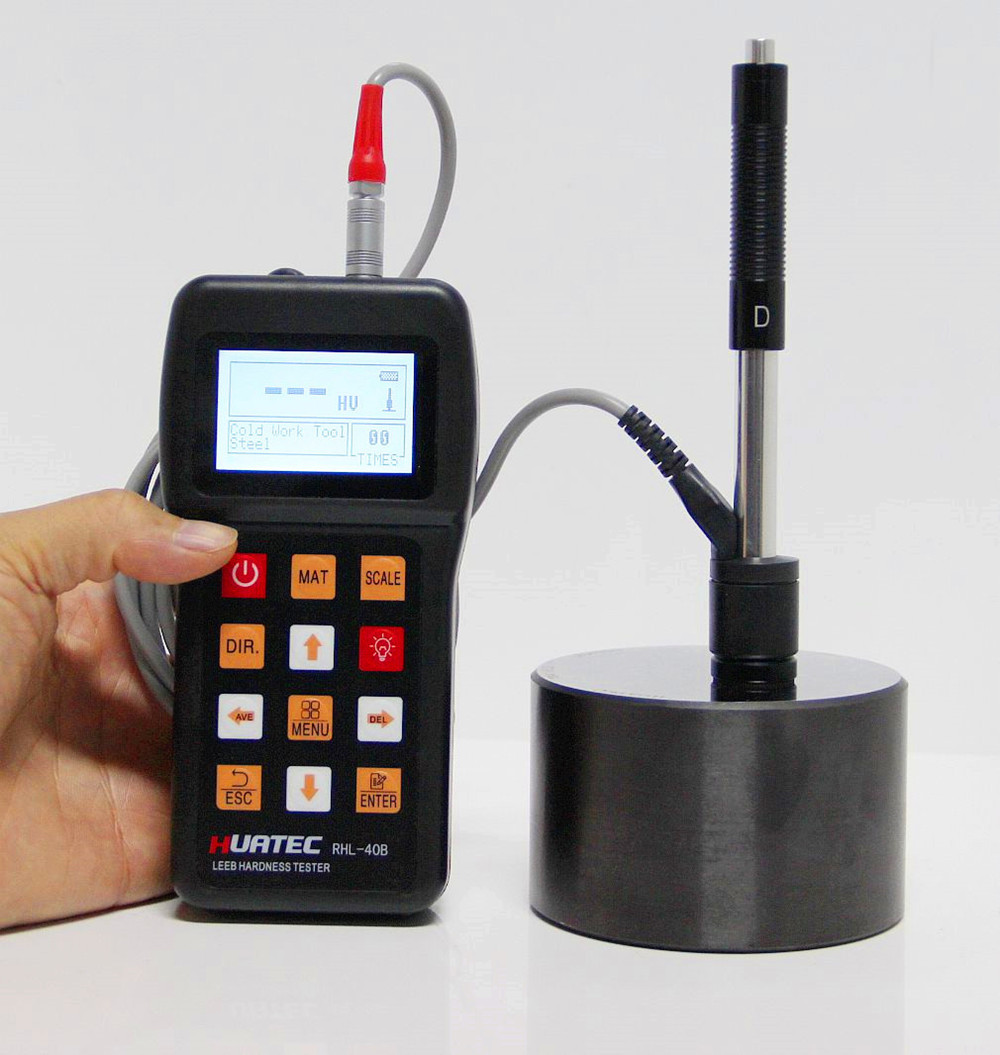

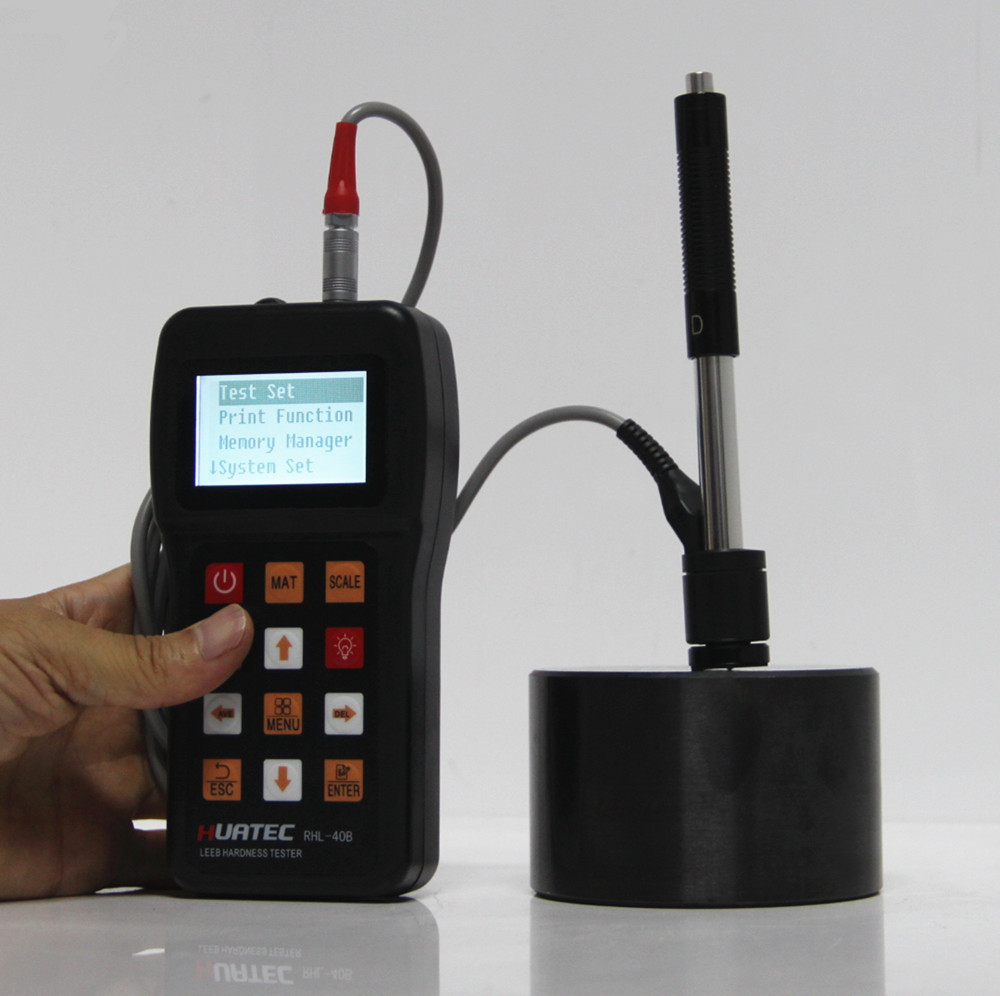

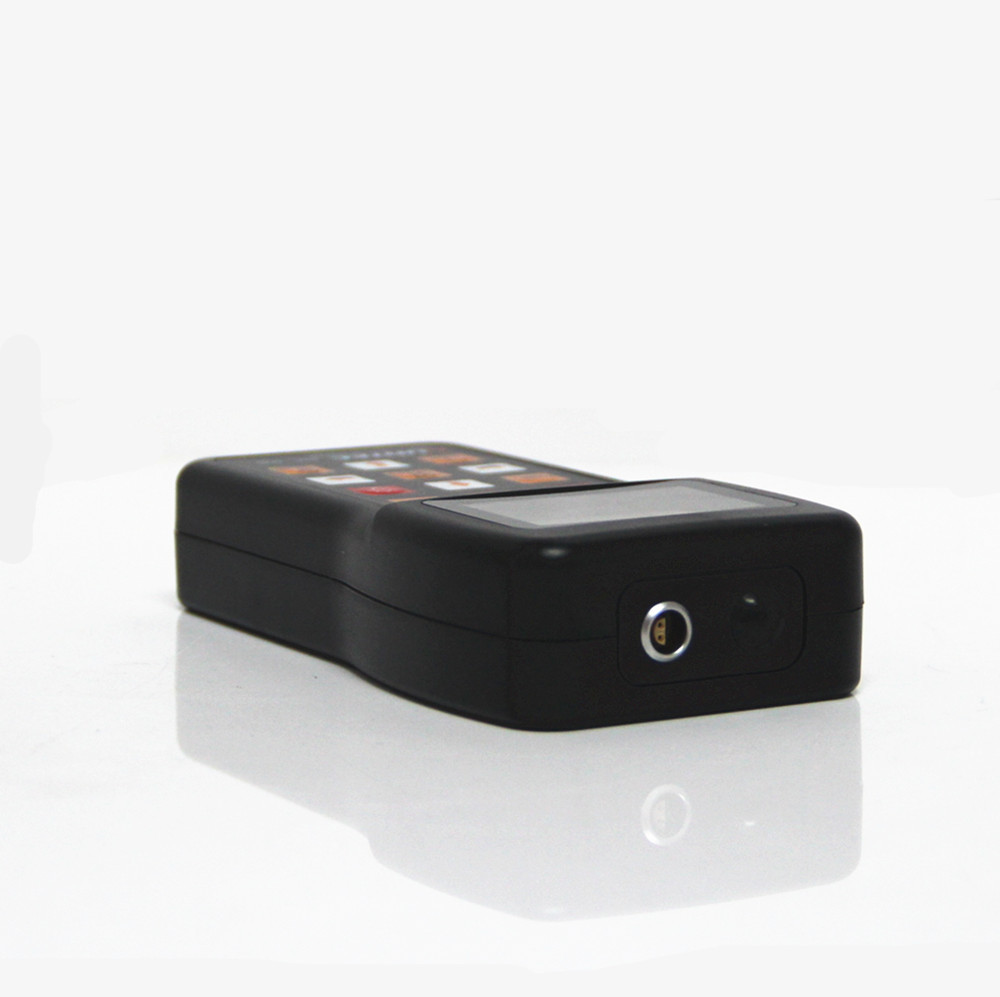

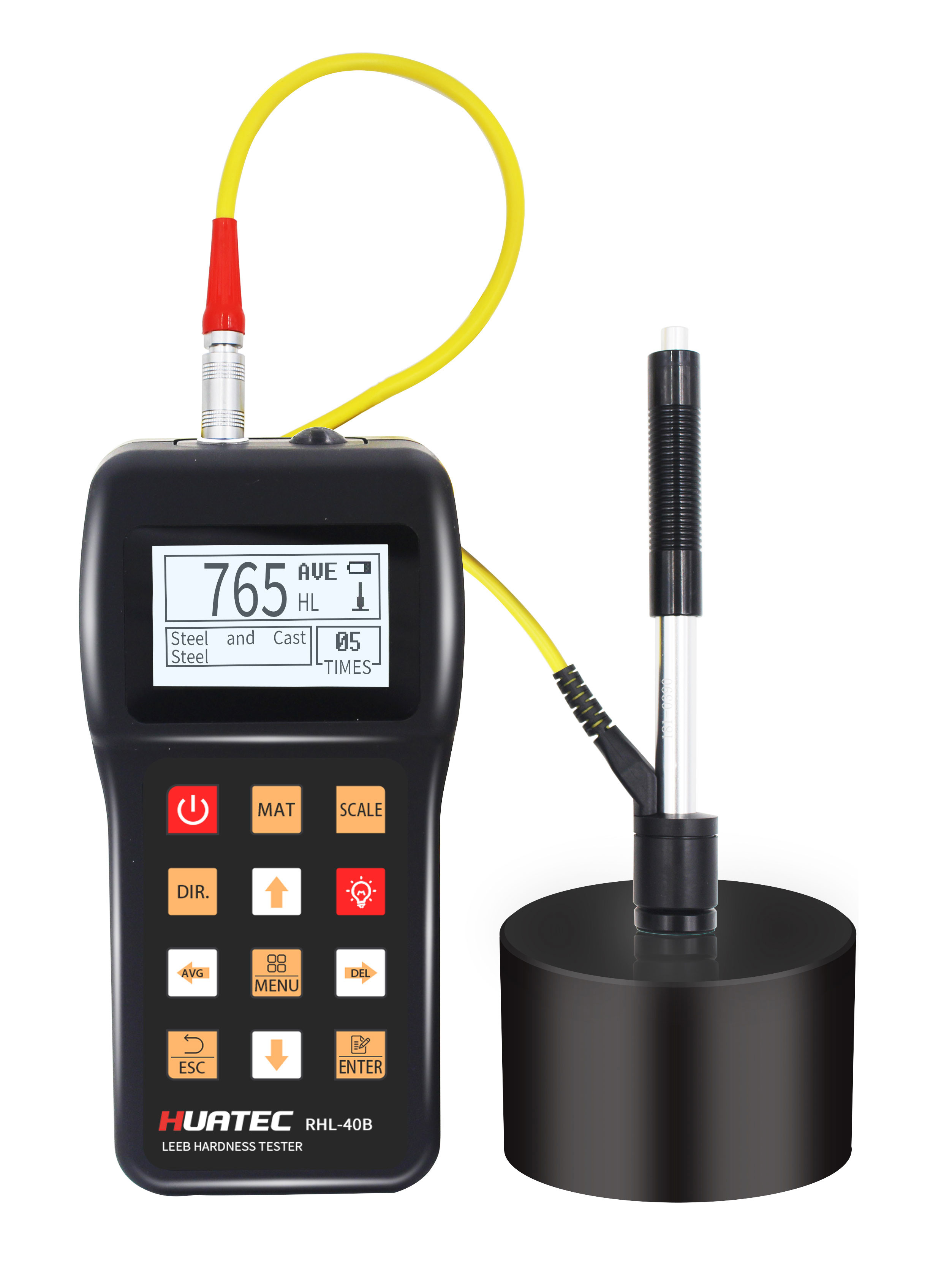

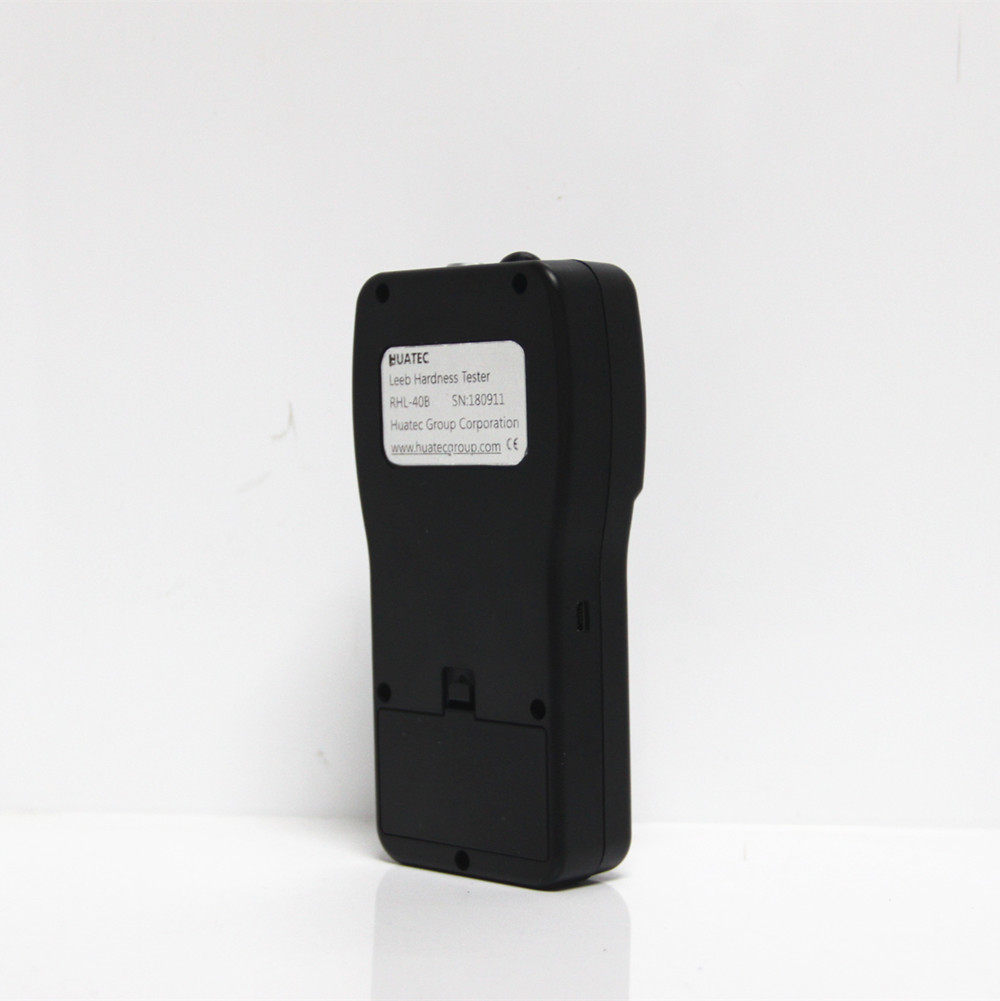

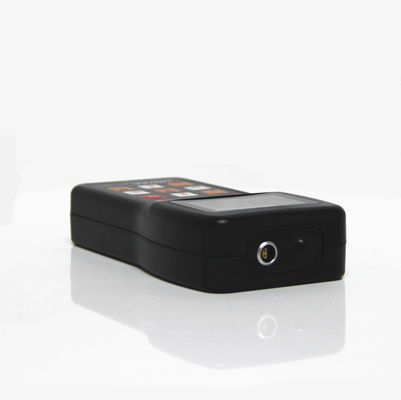

금속 경도 시험기 Leeb 경도 시험기 휴대용 경도 시험기 RHL-40B
특징:
(170-960)HLD, (17-68.5)HRC, (19-651)HB, (80-976)HV, (30-100)HS, (59-85)HRA, (13-100)HRB
주요 응용 분야

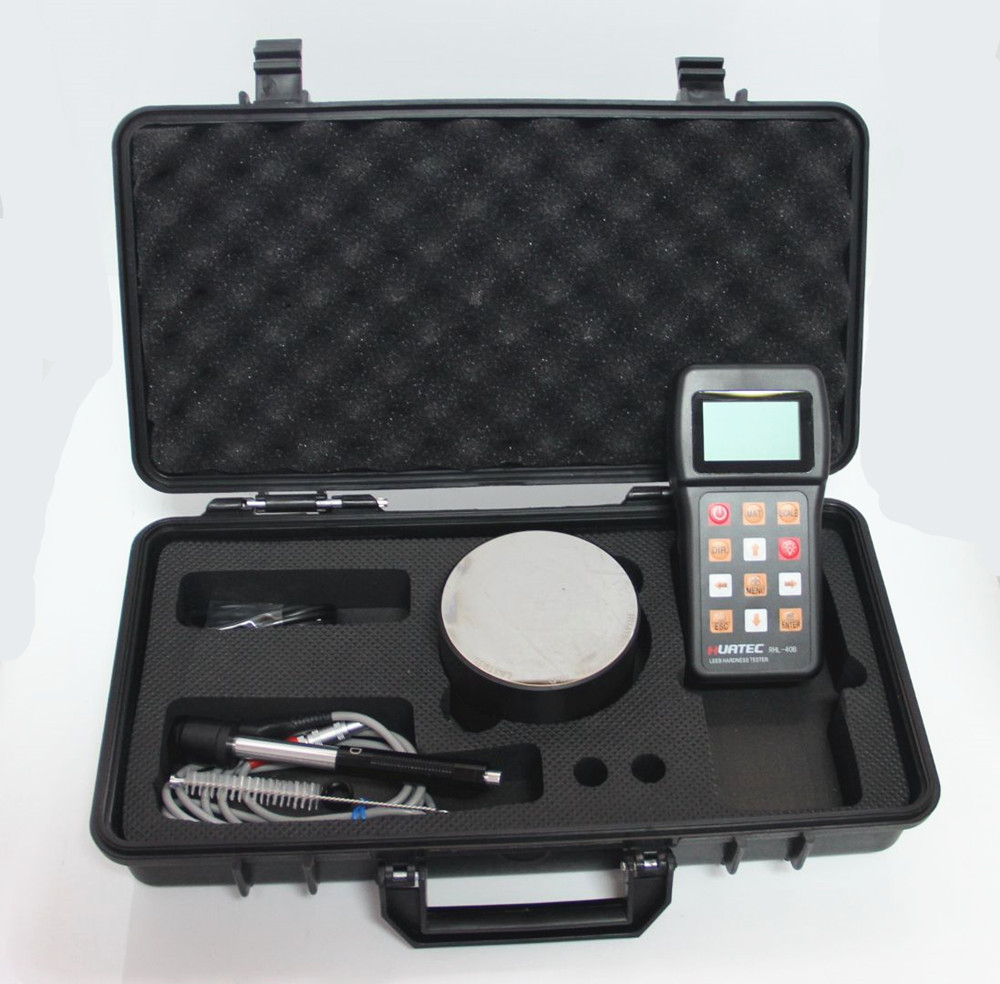

| No. | 항목 | 수량 | 비고 | |
| 표준 구성 | 1 | 본체 | 1 | |
| 2 | D형 충격 장치 | 1 | 케이블 포함 | |
| 3 | 표준 테스트 블록 | 1 | ||
| 4 | 청소 브러시 (I) | 1 | ||
| 5 | 소형 지지 링 | 1 | ||
| 6 | 알카라인 배터리 | 2 | AA 사이즈 | |
| 7 | 설명서 | 1 | ||
| 8 | 계기 패키지 케이스 | 1 | ||
| 선택적 구성 | 9 | 청소 브러시 (II) | 1 | G형 충격 장치와 함께 사용 |
| 10 | 다른 유형의 충격 장치 및 지지 링 | 부록의 표 3 및 표 4 참조. | ||
| 11 | DataPro 소프트웨어 | 1 | ||
| 12 | 통신 케이블 | 1 | ||
| 13 | 마이크로 프린터 | 1 | ||
| 14 | 인쇄 케이블 | 1 |
기타 유형의 충격 장치
| 재료 | 방법 | 충격 장치 | |||||
| D/DC | D+15 | C | G | E | DL | ||
|
강철 및 주강
|
HRC | 20～68.5 | 19.3～67.9 | 20.0～69.5 | 22.4～70.7 | 20.6～68.2 | |
| HRB | 38.4～99.6 | 47.7～99.9 | 37.0～99.9 | ||||
| HRA | 59.1～85.8 | 61.7～88.0 | |||||
| HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 | |
| HV | 83～976 | 80～937 | 80～996 | 84～1042 | 80～950 | ||
| HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | 35.8～102.6 | 30.6～96.8 | ||
|
냉간 가공 공구강 |
HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | 22.6～70.2 | ||
| HV | 80～898 | 80～935 | 100～941 | 82～1009 | |||
|
스테인리스강
|
HRB | 46.5～101.7 | |||||
| HB | 85～655 | ||||||
| HV | 85～802 | ||||||
|
회주철
|
HRC | ||||||
| HB | 93～334 | 92～326 | |||||
| HV | |||||||
| 구상흑연주철 | HRC | ||||||
| HB | 131～387 | 127～364 | |||||
| HV | |||||||
| 주조 알루미늄 합금 | HB | 19～164 | 23～210 | 32～168 | |||
| HRB | 23.8～84.6 | 22.7～85.0 | 23.8～85.5 | ||||
|
황동(구리-아연 합금)
|
HB | 40～173 | |||||
| HRB | 13.5～95.3 | ||||||
| 청동(구리-알루미늄/주석 합금) | HB | 60～290 | |||||
| 가공 구리 합금 | HB | 45～315 | |||||
| 사용 가능한 유형의 충격 장치 | DC: 테스트 구멍 또는 중공 원통형 |
D+15: 테스트 홈 또는 재진입 표면 |
C: 테스트 작고 가볍고 얇은 부품 및 경화층 표면 |
G: 테스트 크고 두껍고 무겁고 거친 표면 강철 |
E: 초고경도 재료 테스트 | DL: 가늘고 좁은 홈 또는 구멍 테스트 |
| 충격 장치 유형 | DC(D)/DL | D+15 | C | G | E |
|
충격 에너지 충격체 질량 |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
테스트 팁 경도: Dia. 테스트 팁: 테스트 팁 재료: |
1600HV 3mm 텅스텐 카바이드 |
1600HV 3mm 텅스텐 카바이드 |
1600HV 3mm 텅스텐 카바이드 |
1600HV 5mm 텅스텐 카바이드 |
5000HV 3mm 합성 다이아몬드 |
|
충격 장치 직경: 충격 장치 길이: 충격 장치 무게: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
| 샘플의 최대 경도 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
| 샘플 표면의 평균 거칠기 값 Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
|
샘플의 최소 무게: 직접 측정 단단히 지지 필요 단단히 결합 필요 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg |
|
샘플의 최소 두께 단단히 결합 표면 경화의 최소 층 두께 |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
| 팁 압입 크기 | ||||||
| 경도 300HV |
압입 직경 압입 깊이 |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
| 경도 600HV |
압입 직경 압입 깊이 |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
| 경도 800HV |
압입 직경 압입 깊이 |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
기타 유형의 지지 링
| No. | 유형 |
비전통적인 스케치 지지 링 |
비고 |
| 1 | Z10-15 | |
원통형 외부 표면 테스트용 R10～R15 |
| 2 | Z14.5-30 | 원통형 외부 표면 R14.5～R30 테스트용 | |
| 3 | Z25-50 |
원통형 외부 표면 테스트용 R25～R50 |
|
| 4 | HZ11-13 | |
원통형 내부 표면 테스트용 R11～R13 |
| 5 | HZ12.5-17 |
원통형 내부 표면 테스트용 R12.5～R17 |
|
| 6 | HZ16.5-30 |
원통형 내부 표면 테스트용 R16.5～R30 |
|
|
7
|
K10-15 | |
구형 외부 표면 테스트용 SR10～SR15 |
| 8 | K14.5-30 | 구형 외부 표면 SR14.5～SR30 테스트용 | |
| 9 | HK11-13 | |
구형 내부 표면 테스트용 SR11～SR13 |
| 10 | HK12.5-17 |
구형 내부 표면 테스트용 SR12.5～SR17 |
|
| 11 | HK16.5-30 |
구형 내부 표면 테스트용 SR16.5～SR30 |
|
|
12
|
UN | |
원통형 외부 표면 테스트용, 반경 조절 가능 R10～∞ |
