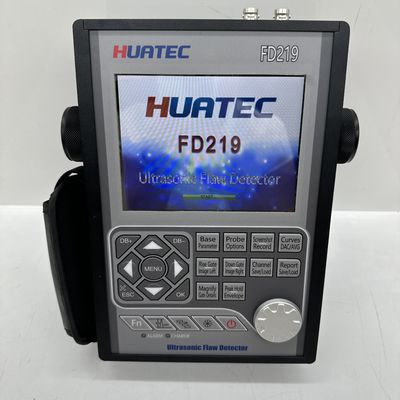

DAC AVG 비디오 레코더 자동 보정 초음파 금속 결함 탐지기 FD219
이 HUATEC FD219 탐상기는 작업물의 다양한 결함(균열, 개재물, 기공 등)을 빠르고 편리하며 손상 없이 정확하게 감지, 위치 파악, 평가 및 진단할 수 있는 휴대용 산업용 디지털 초음파 탐상기입니다. 실험실과 엔지니어링 현장 모두에서 사용할 수 있습니다. 이 장비는 제조, 철강 야금, 금속 가공, 화학 산업 및 결함 감지 및 품질 관리가 필요한 기타 분야에서 널리 사용될 수 있습니다. 또한 항공우주, 철도 운송, 보일러 및 압력 용기 등 분야의 온라인 안전 검사 및 수명 평가에도 널리 사용됩니다.
이 장비는 용접, 단조, 빌렛, 차축, 샤프트, 탱크 및 압력 용기, 터빈 및 구조 부품의 숨겨진 균열, 공극, 해체 및 유사한 불연속성을 찾아 크기를 측정하는 데 널리 사용할 수 있습니다.
핵심 하드웨어는 ARM+FPGA로 설계되었으며 소프트웨어는 신뢰성이 높은 멀티태스킹 운영 체제를 사용하여 장비의 기능, 휴대성, 내구성 및 신뢰성을 크게 향상시킵니다.
이 장비는 마스터-슬레이브 메뉴를 사용하며 바로 가기 키와 디지털 회전 노브로 설계되었습니다. 장비는 가볍고 휴대 가능하며 한 손으로 잡을 수 있습니다.
풀 디지털 멀티 컬러 고해상도(640×480 픽셀) 멀티 컬러 TFT LCD 디스플레이. 파형 디스플레이가 더 섬세하고 인간적입니다.
환경에 따라 4가지 작동 인터페이스 스타일을 선택할 수 있습니다.
빠른 60Hz 업데이트를 지원하는 LCD입니다. 미묘한 파형 변화를 표시할 수 있습니다.
LCD 밝기는 자유롭게 설정할 수 있습니다.
전체가 알루미늄으로 이루어진 금속 쉘은 견고하고 내구성이 뛰어나며 전자파 차폐 성능이 매우 좋습니다.
360도 회전하는 댐핑 브래킷과 고무 덮개는 사용이 쉽습니다.
강화 유리 패널, 매우 단단하고 내마모성 및 긁힘 방지 기능이 있음
모든 페이지 및 결함 탐지 보고서의 실시간 스크린샷을 생성하고 이를 BMP 사진으로 U 디스크에 저장합니다. 이는 컬러 또는 회색조 사진으로 설정할 수 있습니다.
결함 탐지 보고서를 PDF 파일로 내보내고 U 디스크에 저장하여 쉽게 보관하고 인쇄할 수 있습니다.
PDF 파일의 모든 내용은 사용자 요구에 따라 맞춤 설정할 수 있습니다.
BMP 사진과 PDF 파일은 컴퓨터나 휴대폰에서 볼 수 있습니다.
강철의 경우 최대 15000mm; 고정 단계 또는 연속 가변 범위에서 선택 가능. 대형 작업물 및 고해상도 측정에 사용하기에 적합합니다.
펄스 에너지는 100V, 200V, 250V, 300V, 350V, 400V 및 500V 중에서 선택 가능합니다.
다양한 주파수의 프로브와 일치하도록 펄스 폭을 0.1μs에서 0.5μs까지 조정할 수 있습니다.
펄스 반복 주파수는 20Hz에서 2KHz까지 조정 가능합니다.
최적의 프로브 성능을 위해 50Ω, 150Ω, 250Ω 및 500Ω 중에서 댐핑 선택 가능
프로브 선택: 단결정 프로브, 이중 크리스탈 프로브, 특수 각도 프로브, 관통 프로브, 등반 프로브.
샘플링: 320MHz 샘플링 속도의 16자리 AD 변환기
정류: 포지티브 반파, 네거티브 반파, 전파 및 RF
아날로그 대역폭: 최적의 성능을 위해 프로브와 일치하도록 선택 가능한 주파수 범위(기기에 의해 자동으로 설정됨)를 갖춘 0.2MHz ~ 20MHz 기능.
이득: 0.1dB, 2dB, 6dB 선택 가능한 단계에서 0dB ~ 110dB 조정 가능.
완전히 독립적인 두 개의 게이트는 피크 트리거링을 사용하여 신호 높이 또는 거리에 대한 다양한 측정 옵션을 제공합니다.
에코-투-에코 모드를 사용하면 서로 매우 가까운 신호에 대해 정확한 게이트 위치를 지정할 수 있습니다.
게이트 시작: 전체 표시 범위에 걸쳐 가변적입니다.
게이트 폭: 게이트 시작부터 표시된 범위 끝까지 가변적입니다.
게이트 높이: 0~99% 전체 화면 높이의 가변
경보: LED 플래시를 사용한 양/음 임계값.
본 기기에는 대용량 메모리가 내장되어 있어 기기 정전으로 인해 데이터와 파일이 손실되는 일이 없습니다.
교정 설정 및 프로브 매개변수를 저장하기 위한 500개의 채널 파일 메모리.
A-스캔 웨이브 및 설정을 저장하기 위한 1000개의 웨이브 보고서 파일 메모리.
모든 파일은 저장, 호출 및 삭제가 가능합니다.
채널 설정 및 보고서 파일은 메모리 디스크를 통해 내보낼 수 있으며, 정보는 USB 메모리를 통해 무제한으로 저장할 수도 있습니다.
비디오 레코더는 많은 상황에서 유용하며 나중에 프로빙 활동을 분석하려는 사람들에게 매우 편리합니다.
장비는 테스트 과정을 기록하고 비디오 파일로 저장할 수 있으며, 이는 장비나 특수 소프트웨어를 통해 재생할 수 있습니다. 최대 10개의 동영상 파일을 지원하며, 각 동영상 파일의 길이는 최대 5분까지 가능합니다.
비디오 파일을 메모리 디스크에 저장하도록 선택하면 비디오 파일의 수와 지속 시간이 제한되지 않습니다.
테스트 프로세스를 기록하고 재생하면 향후 연구 및 결함 탐지 분석에 큰 편의를 제공합니다.
비디오 재생은 일시 정지, 빨리 감기, 빨리 되감기 및 중지 기능을 지원합니다.
기능
실시간 시계
계측기 시계는 시간을 추적하면서 계속 작동합니다.
의사소통
2개의 고속 USB2.0 포트. U-DISK와 U-BRIDGE의 두 가지 USB 모드를 선택할 수 있습니다. U-DISK 모드에서는 채널 구성 파일, 결함 보고서 파일, 스크린샷 사진 및 녹화된 동영상을 U-DISK에 저장할 수 있습니다. U-BRIDGE 모드에서 장비는 DataPro 소프트웨어와 데이터를 교환합니다.
배터리
대용량, 고성능 리튬이온 배터리 내장.
연속 작업 시간은 12시간 이상입니다. 일반적인 재충전 시간은 4~6시간입니다.
손잡이
회전식 손잡이를 사용하면 작동 조정이 쉽고 빠르게 이루어집니다.
소프트웨어 업그레이드
소프트웨어는 U-DISK를 통해 쉽게 업그레이드할 수 있습니다. 업그레이드로 인해 기계가 손상되지는 않습니다.
수직: 0.25% FSH, 증폭기 정확도 +/-1dB.

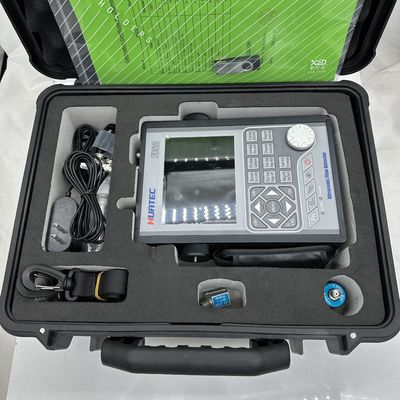

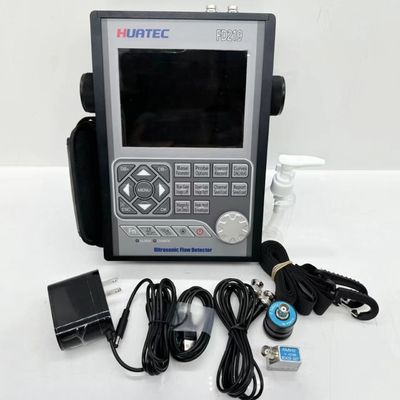

표준 패키지: 호스트, 직선 프로브 2.5MHz 20mm, 각도 프로브 4MHz 8X9 60도, 프로브 연결 케이블, 전원 어댑터 및 케이블, PC 소프트웨어, 통신 케이블, 사용 설명서, 교정 인증서, 장비 케이스
옵션 액세서리
스트레이트 프로브(5MHZ-ф20)
스트레이트 프로브(2.5MHZ-ф20)
스트레이트 프로브(2.25MHZ-ф20)
스트레이트 프로브(1MHZ-ф20)
앵글 프로브(4MHZ-45도, 8*9mm)
앵글 프로브(4MHZ-60도, 8*9mm)
앵글 프로브(4MHZ-70도, 8*9mm)
앵글 프로브(4MHZ-80도, 8*9mm)
앵글 프로브(2MHZ-45도, 8*9mm)
앵글 프로브(2MHZ-60도, 8*9mm)
앵글 프로브(2MHZ-70도, 8*9mm)
각도 프로브(2MHZ-80도, 8*9mm)
프로브 T/R (5MHz-ф20mm, 초점 15mm)
프로브 T/R (2.5MHz-ф20mm, 초점 15mm)
프로브 연결 케이블(BNC-BNC)
프로브 연결 케이블(BNC-Lemo 00)
프로브 연결 케이블(Lemo 01-BNC)
프로브 연결 케이블(Lemo 01-Lemo 00)
리튬 이온 배터리
전원 어댑터(4A/9V)
전원 케이블
가죽 케이스
테스트 블록 V1
테스트 블록 V2
테스트 블록 DAC, ASME 등
견장
파란 이빨
