TG-14+ A 스캔 & B 스캔 APP 모드 EMAT 컬러 LCD와 함께 전자기 초음파 두께 측정기
기기 특성
작은 크기, 휴대하기 쉬운
작업 조각 표면 요구 사항은 높지 않습니다, 깎아 처리되지 않은 거친 표면, 비 접촉 측정을 달성 할 수 있습니다.
- 코팅에 민감하지 않으며 코팅 된 부품의 두께를 측정하는 데 사용할 수 있습니다.
- 음향 결합 장치 없이 고온 작업 조각의 두께 측정과 온도 보상도 가능합니다.
일반적인 특징:

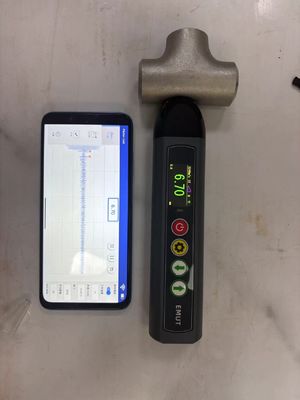

A. 기기는 호스트와 휴대 전화로 구성되어 있으며 WiFi를 통해 무선으로 연결됩니다.
B, 도구는 전자기 초음파의 원리를 채택, 검사 프로세스는 작업 조각의 표면을 닦을 필요가 없습니다, 결합 요인이 필요하지 않습니다
C, 프로브와 호스트는 통합, 프로브를 교체 할 수 있습니다

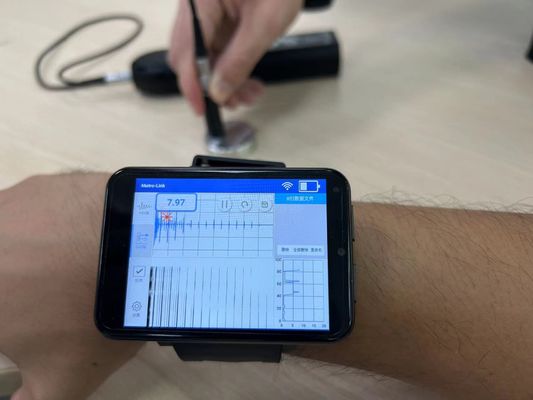

D, 휴대 전화, 태블릿 컴퓨터에 연결 A 스캔 후, B 스캔 두 가지 기능
E, 구성 가능한 탐사형: 탐사 (≤80°C, 단기 측정), 고온 탐사 (≤800°C, 단기 측정)
F, 구성 가능한 고온 손잡이: 짧은 손잡이 (최고 350°C의 검사 요구 사항을 충족하기 위해, 단기 측정), 긴 손잡이 (최고 800°C의 검사 요구 사항을 충족하기 위해,단기 측정)
기본 파라미터:
| 샘플링 | 80MSPS |
| 대역폭 | 2.5MHz~6MHz |
| 전송 | ±600V_400Hz_125ns |
| 이득 | 자동 0 ~ 96dB, 단계 1dB |
| 측정 정확성 | ±0.01mm |
| 음속 범위 | 400~9999m/s |
| 효과적 범위 | 0.75~1280mm |
| 평균등급 | L,M,H 제3기계 조절 |
| 리프팅 거리 | 5mm (알루미늄), 4mm (탄소 강철), 3mm (무연강) |
| 측정 범위 | 탄소 강철 측정 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| 측정형 | 알루미늄, 구리, 철, 탄소강, 주사철, 합금강, 스테인리스강, 티타늄 합금 및 기타 금속 소재 |
| 측정 채널 | 2* 얇은 조각, 일반용, 막대 |
| 측정 모드 | 단일 에코 (I-E), 이중 에코 (E-E) |
| 검색 패턴 | 경계 - 경계, 등 - 등, 등 - 경계 |
| 보조 기능 | 자동 동화, 자동 증가, 자동 잠자리, A-스캔 파동 형태 디스플레이, Wi-Fi 연결 전화 |
| 교정 기능 | 게이트 높이 조정, 지연 빈킹 조정, 수동 가이드 조정, 음속 캘리브레이션, 고온 보상 |
| 의사소통 | RS-485 또는 USB20 |
| 충전기 | 5V2A, 표준 C형 인터페이스 |
| 화면 | 1.47 INCH 320×172 IPS_LCD |
| 몸 크기 | 178.4mm × 42mm × 32mm |
| 배터리 수명 | 3.7V 3400mAh 리?? 배터리 6시간 |
| 무게 | 금속 껍질: 358g B 주입 껍질: 255g C 주입 + 빠른 해체: 289g |
표준 구성
| 계열번호 | 이름 | 양 | 마크 |
| 1 | 호스트 머신 | 1 | |
| 2 | 정상 온도 프로브 | 1 | 4MHz, 42mm*32mm |
| 3 | 충전 케이블 | 1 | |
| 4 | 충전 플러그 | 1 | |
| 5 | 수동 및 캘리브레이션 인증서 | 1 | |
| 6 | 철기 기초 시험 블록 | 1 | |
| 7 | 알루미늄 기반 시험 블록 | 1 | |
| 8 | 포장 상자 | 1 |
선택적 항목(표준 구성에 포함되지 않은 필요에 따라 주문 할 수 있습니다.)
| SN | 이름 | 양 | 마크 |
| 1 | 고온 탐사선 | 1 | 4MHz,Φ33mm*40mm |
| 2 | 작은 지름 정상 온도 탐사 | 1 | 4MHz,Φ13mm*36mm |
| 3 | 큰 지름의 정상 온도 탐사선 | 1 | 4MHz,Φ40mm*60mm |
| 4 | 휴대폰 | 1 | 안드로이드와 하모니OS를 지원하는 전화기 |
| 5 | 패드 | 1 | 안드로이드, 하모니OS 패드 지원 |
| 6 | 지켜봐 | 1 | 안드로이드와 하모니OS를 지원하는 시계 |
| 7 | 상부 컴퓨터 소프트웨어 | 1 | APP 소프트웨어 |
