염색체 침투성 쌍둥이 NiCr 감수성 패널 NiCr 쌍둥이 균열 침투성 테스트 패널
HUATEC 타입I침투 블록은 표준을 따르고 있습니다.ISO 3452-3:1998 ((E),JIS Z 2343-3:2001
제품명: 쌍둥이 NiCr 감수성 패널,NiCr 쌍둥이 균열 침투성 테스트 패널
주요 용도
NiCr Twin Cracked Penetrant 테스트 패널은 염료 침투 물질의 민감성과 성능을 비교하고 평가하는 데 사용됩니다.
자세한 소개
NiCr Twin Cracked Penetrant 테스트 패널은 10, 20, 30 및 50 미크론 (0.0004, 0.0008, 0.0012, 0.002 인치) 결함 깊이.

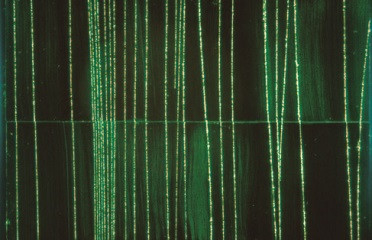

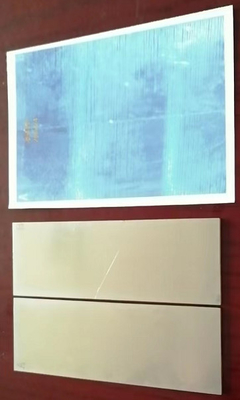

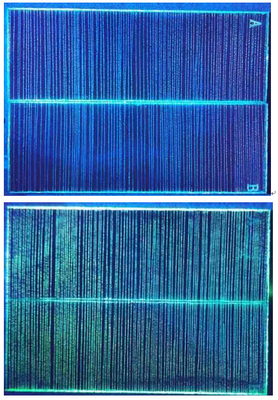

각 세트는 제조업체의 인증과 균열 사진과 함께 A와 B로 표시된 동일한 패널의 쌍으로 구성됩니다.
이 패널은 2mm 두께의 청동 기판에 단단한 니켈 크롬 합금을 접착하여 패널을 긴장시키는 방식으로 만들어집니다.단단한 NiCr는 구리 기판에 비해 깨지기 쉽기 때문에 접착 된 층에 생성 된 균열은 층 두께에 제한됩니다.그 다음 패널은 균열 방향에 세로로 반으로 잘라서 제어 된 깊이의 거의 동일한 균열의 일치하는 쌍을 만듭니다.
NiCr 패널은 새와 사용 된 침투 물질을 비교하는 데 사용되며 다른 침투 물질 또는 다른 처리 기술의 성능을 비교하는 데도 사용될 수 있습니다.
기술 매개 변수
| 감수성* (무공식) | 형광 침투 물질의 민감도 수준은 매우 통제 된 조건에서 USAF 실험실에서 설정됩니다. 민감성 테스트는 침투 물질 제조업체 또는 사용자가 할 수있는 것이 아닙니다.당신은 적절한 NiCr 균열 패널을 사용하여 샘플을 비교 할 수 있습니다. | |
|
균열 깊이 |
레벨 |
|
| 50μm | 1, 2, 3, 4 | |
| 30μm | 2, 3, 4 | |
| 20μm | 3, 4 | |
| 10μm | 4 | |
셰어윈과 마그나플럭스 모두 공급되는 패널과 동등하다는 것을 보장합니다.
사양 준수:ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
표준 배송:
PT I형 블록 1 세트
HUATEC 캘리브레이션 인증서 1 PC
케이스 1
